Как снять Bosch Common Rail. Фото инструкция.

При ремонте и обслуживании систем подачи топлива дизельных двигателей Коммон Рейл, в первую очередь, всегда внимательно знакомьтесь с инструкцией производителя. Руководства по обслуживанию имеют самую актуальную информацию по конкретной марке и модели системы.

Ниже приведена четкая последовательность действий по демонтажу инжектора Bosch Common Rail.

Все инструменты, которые применяются в процессе, протестированы множество раз и максимально эффективны. Рекомендуется учитывать надлежащую последовательность, поступать, как показано в инструкции.

Учтите, если вы не профи, то даже самое тщательное следование нижеизложенным этапам не гарантирует успешный исход демонтажа форсунки Bosch Common Rail:

1. Демонтируйте все электрические и топливные, а также прочие соединительные компоненты в этой части системы.

2, Снимите пластиковый колпачок с электрических соединений, открутив гайку, которая располагается с нижней стороны.

3. Разберите форсунку, для этого нужно отверткой давить на клипсу, до момента, пока она не отсоединится. Уберите ее с вала.

4. Аккуратно снимите освободившиеся части при помощи магнита или длинноносых плоскогубцев.

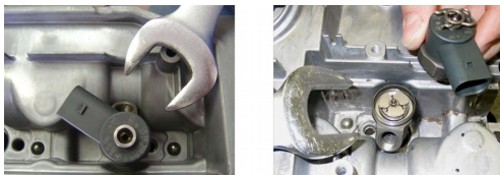

5. Отвинтите и снимите шестигранную гайку с помощью специального десяти миллиметрового гаечного ключа.

6. После демонтажа уберите все свободные детали магнитом или длинноносыми плоскогубцами, чтобы адаптер мог достичь максимальной глубины.

7. Слегка затяните винт адаптера (№ 6038440), поместив его в инжектор.

8. Вверните стержень детали № 6148800 полностью в адаптер (№ 6038440) и закрепите его гайкой. Важно! Операция с деталью № 6148800 при демонтаже должна проводиться двумя людьми, аккуратно, с полным контролем над приложением силы к инжектору.

9. Теперь нужно начать прикладывать усилия, чтобы ослабить крепления.

10. Установите адаптер № 6038416 в инжектор при помощи подходящего инструмента и затяните.

11. При помощи десятимиллиметрового гаечного ключа соедините деталь № 6038414 с адаптером № 6038416. После извлечения конструкции на крышке клапана обнаружится рукав № 6038412.

12. Открутите гайку № 6038418 и извлеките форсунку.

13. Демонтаж гидравлики форсунок Bosch Common Rail. Гидравлический цилиндр № 6038411 располагается на опорной гильзе № 6038412. Поместите адаптер № 6038413 в гидроцилиндр и закрутите до упора.

14. Прикрепите гидравлический шланг, шаровой клапан, гидравлический цилиндр к гидравлическому насосу. Вследствие увеличения давления форсунка начнет выходить из головки блока цилиндра. Внимание! Максимально допустимый ход - 8 мм, превышать данное значение нельзя.

15. Открывайте клапан до тех пор, пока поршень полностью не вернется на место, после чего закройте клапан, поверните адаптер, пока он не коснется поршня и повторите операцию. Повторяйте ее до тех пор, пока форсунка не будет легко удалена вручную.

Важно! По уровню сложности выполняемых работ данная инструкция рассчитана на механиков, имеющих опыт.
