Расточка блока цилиндров

С течением времени и  под влиянием высоких нагрузок дизельный двигатель начинает проявлять такие признаки неисправностей, как повышенный расход масла и топлива, неравномерная работа и прочие.

Часто это связано с тем, что геометрические показатели блока цилиндров двигателя постепенно изменяются и теряют свое соответствие требуемым нормам.
В этом случае сервисные и ремонтные центры предлагают услугу расточки. Проведение данной процедуры требует как особых навыков, так и наличие специализированного оборудования.

Читайте также: Расточка и хонингование

Перед тем, как приступить к расточке, в обязательном порядке производится дефектовка, которая позволяет определить степень износа деталей двигателя, выявить неисправности и их причины. Дефектовка проводится с помощью высокоточных инструментов. Механик измеряет размеры зазоров, диаметры поверхностей цилиндра, люфт вала внутри блока и пр.

Если диагностика выявила нарушение показателей геометрии цилиндров или наличие трещин и сколов на внутренней их поверхности, то производится расточка, в результате которой устраняются все деформированные элементы, а также восстанавливаются нормативные показатели параллельности и перпендикулярности всех плоскостей.

Технология процесса

Расточка блока цилиндра происходит в несколько этапов:

• - постепенное пошаговое снятие слоев поверхности при помощи специального оборудования;
• - выравнивание поверхности цилиндра до необходимых геометрических показателей;
• - окончательная обработка абразивным составом.

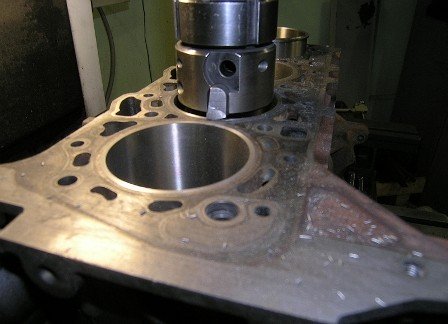

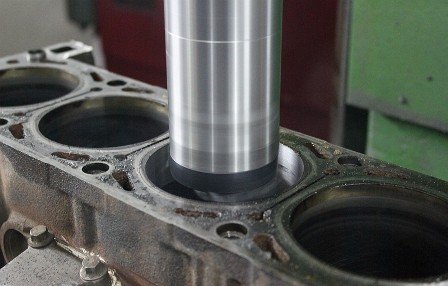

Расточку блока цилиндров проводят на специальных расточных станках, работающих на небольшой скорости. Благодаря этому механик имеет возможность провести процедуру с большой точностью (до сотых миллиметра). В результате качество обрабатываемой поверхности получается очень высоким.
Процедура расточки занимает довольно много времени. Растачивая блок,  механик должен добиться параллельности всех цилиндров как по перпендикулярности к базе, так и по длине по отношению к ней. Необходимо выдерживать параллельность относительно постелей коленчатого вала, а не корпуса блока.
В процессе расточки убирается и «эллипс», и конусность цилиндров. Нормальным считается отклонение величиной не более 0,01 мм по всей длине цилиндра.

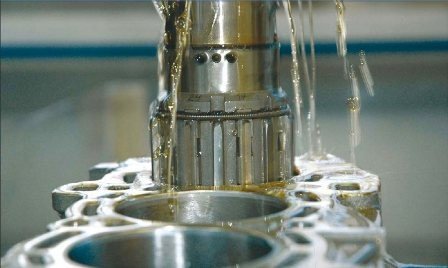

Расточку проводят с определенным припуском на хонингование (порядка 0,1 – 0,15 мм). Именно такой слой металла считается дефектным и убирается в процессе хонингования. Кроме того, небольшой припуск необходим, чтобы предотвратить перекос оси цилиндра при хонинговании.
Если двигатель растачивается с целью увеличения объёма гнезда для ремонтного комплекта, необходимо заранее знать размер гильз, под которые будет производиться расточка.

На внутренней поверхности блока цилиндра необходимо делать так называемые бороздки, которые представляют собой сделанные особым образом углубления. Они обеспечивают равномерное распределение моторного масла внутри цилиндра.
Расточка блока цилиндра производится перед хонингованием, поэтому к ее осуществлению стоит подходить ответственно и поручать только проверенным опытным профессионалам. Это очень тонкий процесс, от качества которого зависит успешность множества последующих ремонтных и сервисных операций, а также срок службы дизельного двигателя и его дальнейшая продуктивность.
